Billion SG3202S/SG3202این دستگاه اندازه گیری DC استرینگ های پنل خورشیدی مناسب برای نصب در کمباینر باکس های کوچک تا متوسط می باشد که می تواند ظرفیت تولید توان و کل انرژی خروجی را تا 2 مدار برق PV اندازه گیری کند. این دستگاه هم چنین می تواند توان لحظه ای، ولتاژ و جریان هر حلقه را اندازه گیری کرده و نیز تغییرات دما در اطراف خود را تشخیص دهد. با استفاده از ارتباط RS-485 (در مدل SG3202S) و Zigbee (در مدل SG3202) کاربر می تواند بر وضعیت عملکرد هر استرینگ از پنل ها نظارت و کنترل داشته باشد و از اطلاعات جمع آوری شده، در سیستم محاسبات و بهینه سازی عملکرد تولید برق استفاده کند. |
Menu
|
|
|

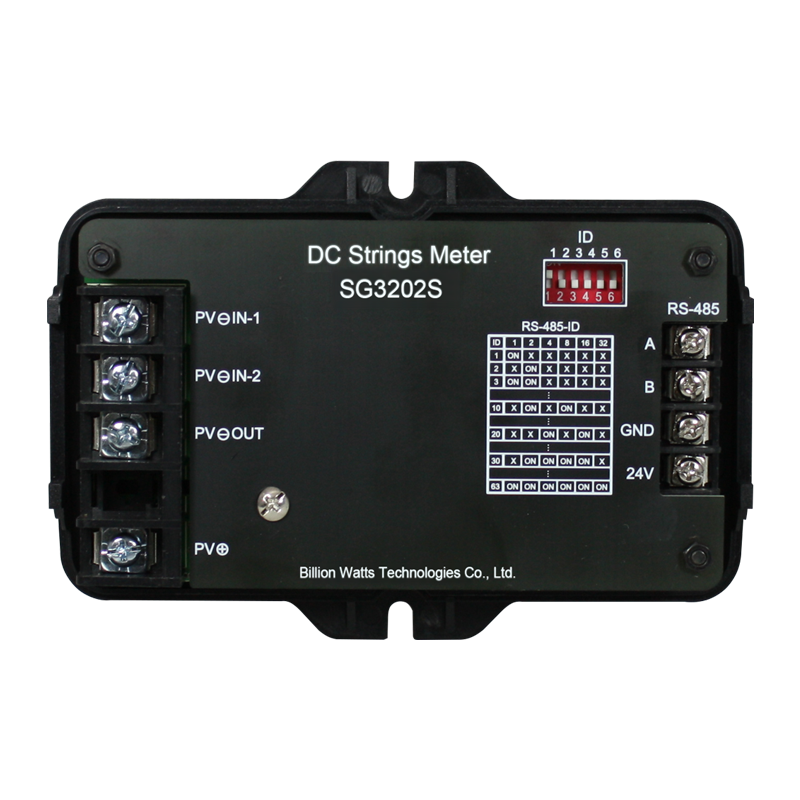

Billion SG3202S/SG3202Solar DC 2 Strings Meter |
قابلیت های کلیدی
o محدوده ولتاژ گسترده 40Vdc~1000Vdc
o مصرف کم، زیر 0.5 وات (که شامل مصرف اندازه گیری ولتاژ حلقه نیز می شود)
o محدوده گسترده دمای عملکرد °75~°40- سانتیگراد
o دقت بالا، (Energy (kWh) & Power (W, V, A) Measuring Precision 1%+0.5%FS(@ TA 0~40°); 2%+1%FS(@ TA -40~70°
o محدوده اندازه گیری گسترده
- محدوده ولتاژ 40Vdc~1,000Vdc با دقت 0.1Vdc
- محدوده جریان 0.1A~15A با دقت 0.01A
- محدوده توان 0.01kW~15kW با دقت 0.001kW
- محدوده انرژی 0.1kWh~99,999kWh
o منبع تغذیه 24Vdc~48Vdc
o استفاده از DIP سوئیچ برای قابلیت انتخاب . from 1∼63 for ID, from 2~4 for combination no
|
Class of Accuracy (kWh.W.V.A) |
|
|
@ TA 0~40°C |
1%+0.5%FS |
|
@ TA - 40~70°C |
2%+1%FS |
|
Measure Display |
|
|
Voltage |
40Vdc~1,000Vdc |
|
Total Current |
0.1A~30A |
|
Total Power |
0.1kW~30kW |
|
Total KWh |
0.1 kWh ~99,999 kWh |
|
Each String Power |
0.01 kW~15kW |
|
Each String Current |
0.01 A~15A |
|
Technical Details |
|
|
Rated Current |
2 Strings; 10A for each String; Max. 20A Total |
|
Rated Voltage |
900Vdc |
|
Settngs for no. & ID |
Use the DIP Switches |
|
Comm. Interface |
RS-485(Series)/Zigbee |
|
Environment Temp |
Measure & Record Temp. -40 °C ~75 °C |
|
SPD Detection |
N/A |
|
Power Consumption |
0.5W (external 24Vdc~48Vdc) |
|
Working Temp |
-40°C~75 °C，5 %~95%RH |
|
Dimension WxHxD |
9.5(L) x 14.1(W) x 4 .0(H)cm |
