Billion SG3208Sاین دستگاه اندازه گیری DC قادر به اندازه گیری پارامترهای توان در 1 تا 8 دسته از استرینگ های پنل خورشیدی و مجموع برق تولید شده در هر استرینگ و نیز در مجموع تمامی استرینگ هاست. این دستگاه می تواند توان لحظه ای هر استرینگ، ولتاژ و کیلووات ساعت را روی صفحه LCD خود نمایش دهد. از طریق ارتباط RS-485 کاربر می تواند از راه دور بر عملکرد هر یک از استرینگ ها کنترل و نظارت داشته باشد و با استفاده از تحلیل داده های به دست آمده در محاسبات سیستم کنترلی سبب عملکرد بهینه تولید توان شود. این دستگاه محدوده دمایی عملکرد گسترده ای دارد و قادر به فعالیت در محیط های خشن با حفظ دقت و پایداری بالا می باشد. |
Menu
|
|
|

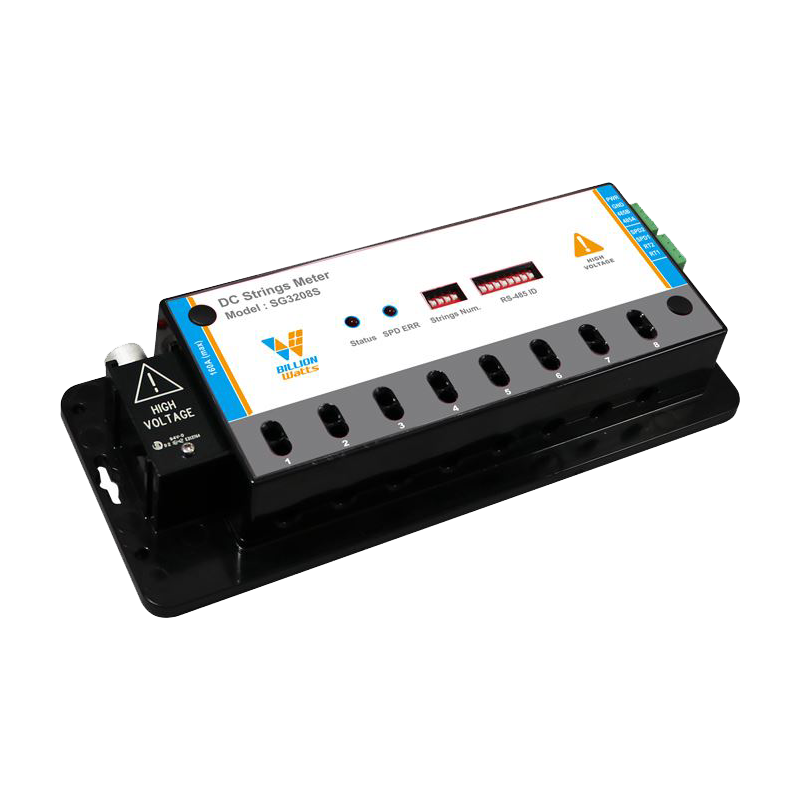

Billion SG3208S/SG3208Solar DC 8 Strings Meter |
قابلیت های کلیدی
- محدوده ولتاژ گسترده 40Vdc~1000Vdc
- مصرف کم، زیر 1 وات (که شامل مصرف اندازه گیری ولتاژ حلقه نیز می شود)
- محدوده گسترده دمای عملکرد °75~°40- سانتیگراد
- دقت بالا، (Energy (kWh) & Power (W, V, A) Measuring Precision 1%+0.5%FS(@ TA 0~40°); 2%+1%FS(@ TA -40~70°
- محدوده اندازه گیری گسترده
- محدوده ولتاژ 40Vdc~1,000Vdc با دقت 0.1Vdc
- محدوده جریان 0.1A~20A با دقت 0.01A
- محدوده توان 0.01kW~20kW با دقت 0.001kW
- محدوده انرژی 0.1kWh~99,999kWh
- منبع تغذیه 24Vdc~48Vdc
- استفاده از DIP سوئیچ برای قابلیت انتخاب . from 1∼254 for ID, and for combination no
|
Class of Accuracy (kWh.W.V.A) |
|
|
@ TA 0~40°C |
1%+0.5%FS |
|
@ TA -40~70°C |
2%+1%FS |
|
Measure Display |
|
|
Voltage |
40Vdc~1,000Vdc |
|
Total Current |
0.1A~160A |
|
Total Power |
0.1kW~160kW |
|
Total KWh |
0.1 kWh ~99,999 kWh |
|
Each String Power |
0.01 kW~20kW |
|
Each String Current |
0.01 A~20A |
|
Technical Details |
|
|
Rated Current |
Each 20A, Total Max. 160A |
|
Rated Voltage |
900Vdc |
|
Settngs for no. & ID |
on-board setting DIP switches |
|
Comm. Interface |
RS-485(Series) |
|
Environment Temp |
Measure & Record Temp. -40 °C ~75 °C |
|
SPD Detection |
1 Red LED |
|
Power Consumption |
1W (external 24Vdc~48Vdc) |
|
Working Temp |
-40°C~75 °C，5 %~95%RH |
|
Dimension WxHxD |
211.5 x 75.5 x 35.5(mm) |
برای دانلود کاتالوگ بر روی دکمه زیر کلیک کنید.
