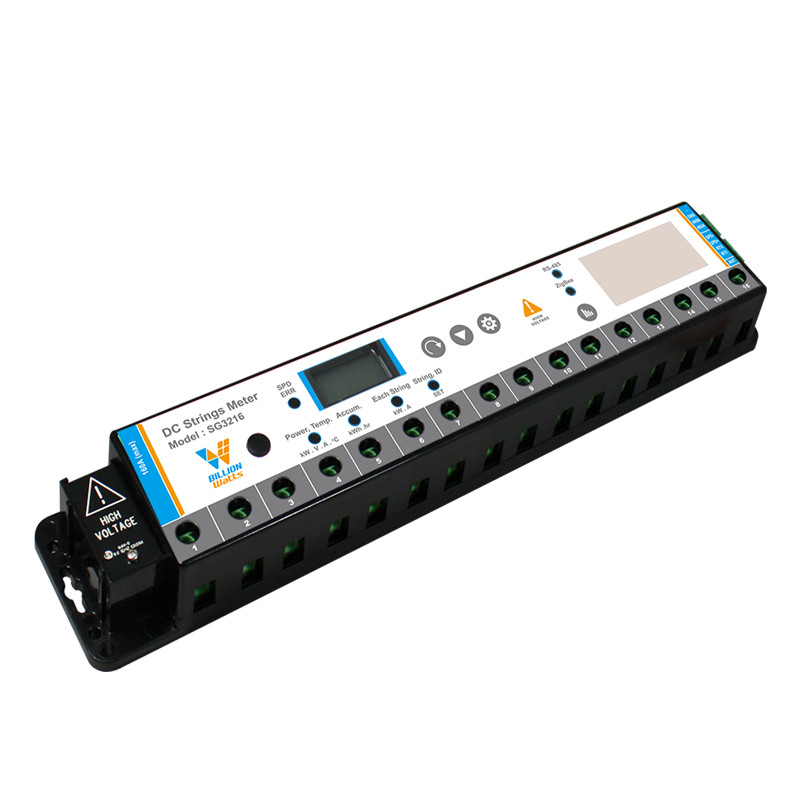

Billion SG3216S/SG3216

این دستگاه اندازه گیری DC قادر به اندازه گیری پارامترهای توان در 1 تا 16 دسته از استرینگ های پنل خورشیدی و مجموع برق تولید شده در هر استرینگ و نیز در مجموع تمامی استرینگ هاست. همچنین می تواند جریان برق در هر استرینگ و بازده تولید بر حسب درصد را روی صفحه LCD خود نمایش دهد و می توان با جابجا کردن دکمه ها اطلاعات مختلفی را روی آن مشاهده کرد. علاوه بر این می توانید از طریق ارتباط ZigBee (در مدل SG3216) و یا RS-485 (در مدل SG3216S) اطلاعات جمع آوری شده را به یک کامپیوتر فرستاده و سیستم مانیتورینگ از راه دور را راه اندازی کنید.

Billion SG3216S/SG3216

Solar DC 16 Strings Meter

قابلیت های کلیدی

محدوده ولتاژ گسترده 150Vdc~1,000Vdc
مصرف کم، زیر 3 وات (که شامل مصرف اندازه گیری ولتاژ حلقه نیز می شود)
محدوده گسترده دمای عملکرد °75~°40- سانتیگراد
دقت بالا، (Energy (kWh) & Power (W, V, A) Measuring Precision 0.5%+0.5%FS(@ TA 0~40°C); 1%+0.5%FS(@ TA -40~70°C
محدوده اندازه گیری گسترده
- محدوده ولتاژ 150Vdc~1,000Vdc با دقت 0.1Vdc
- محدوده جریان 0.1A~15A با دقت 0.01A
- محدوده توان 0.01kW~15kW با دقت 0.001kW
- محدوده انرژی 0.1kWh~99,999kWh
منبع تغذیه از پنل های خورشیدی

عملکرد و نمایش

این دستگاه مجهز به نمایشگر LCD با نور پس زمینه آبی است که با حرکت دکمه ها و جابجایی در آن اطلاعات مختلف را به شما نشان می دهد. این دستگاه می تواند مقدار کل توان، جریان، ولتاژ و انرژی در هر استرینگ را نمایش داده و این پارامترها را به صورت میانگین و درصدی در هر 90 ثانیه نیز نشان دهد.

Class of Accuracy (kWh.W.V.A)
@ TA 0~40°C	0.5%+0.5%FS
@ TA -40~70°C	1%+0.5%FS
Measure Display
Voltage	150Vdc~1,000Vdc
Total Current	0.1A~160A
Total Power	0.1kW~160kW
Total KWh	0.1 kWh ~99,999 kWh
Each String Power	0.01 kW~15kW
Each String Current	0.01 A~15A
Technical Details
Rated Current	Each 10A, Total Max. 160A
Rated Voltage	900Vdc
Settngs for no. & ID	on-board setting DIP switches
Comm. Interface	RS-485(Series)/ ZigBee
Environment Temp	SPD Error
SPD Detection	N/A
Power Consumption	3W @ Rated 900V
Working Temp	-40°C~75 °C，5 %~95%RH
Dimension WxHxD	332 x 61 x 36(mm)
